Репитеры Риги. Архив событий.




На данной странице размещается хронолигия событий с момента восстановления работы репитера YL2RMK на 145 МГц и установки нового YL3RCL на диапазон 430 МГц

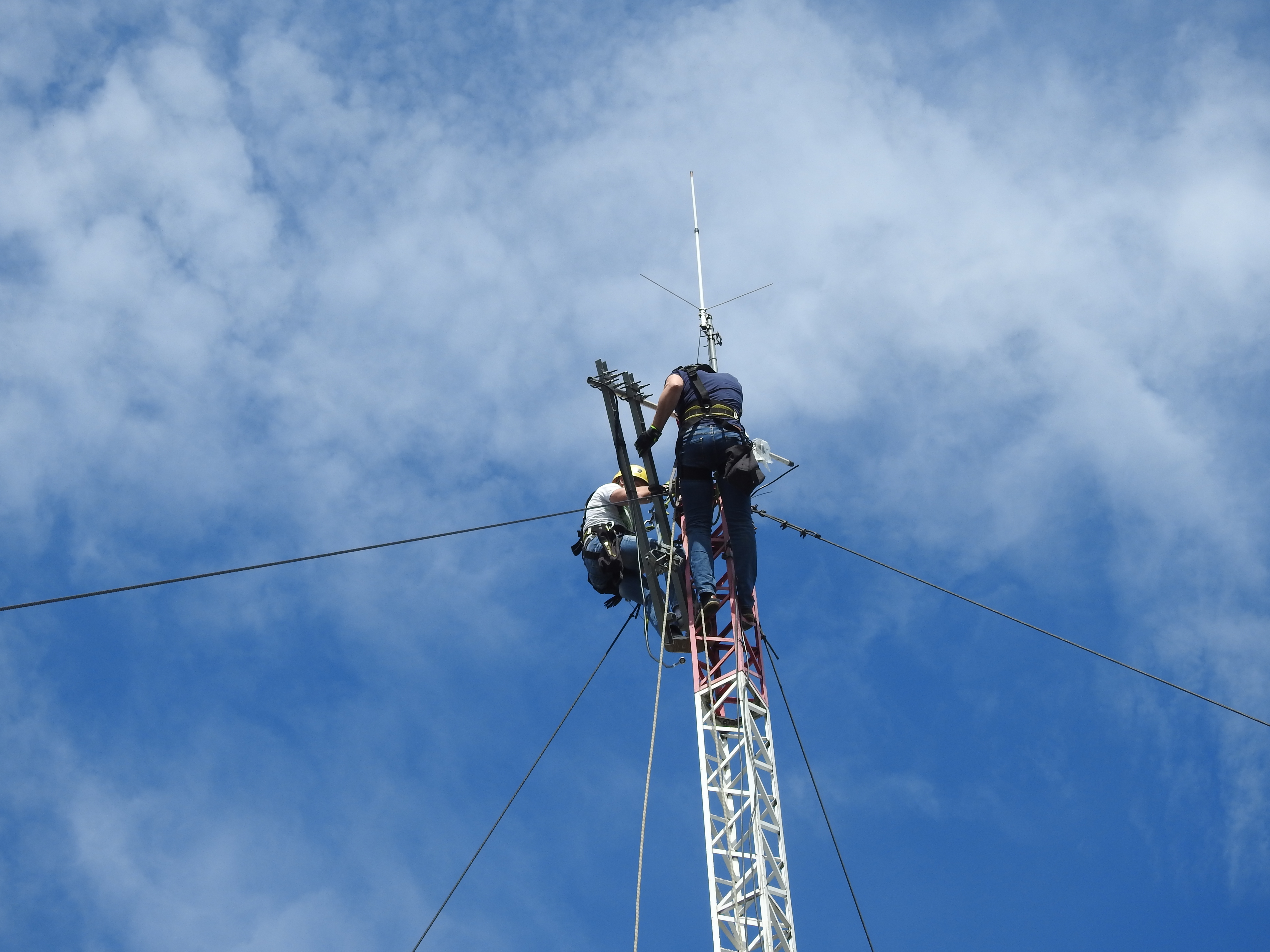

21.05.2018 Давно задуманная замена и модернизация антенно-фидерного оборудования Рижских репитеров YL2RMK (2 м) и YL3RCL (70 см) состоялась 18.05.2018. При поддержке радиолюбителей, с участием работников фирмы SIA BELSS, команда радиолюбителей в составе Дмитрия (YL3CL), Андриса (YL3GED), Дмитрия (YL3ES) и Эдвина (YL3AKM) осуществила план модернизации.

На YL2RMK старая антенна была  заменена на BJ3-145, которая подключена коаксиальным кабелем типа RFF ½ длинной примерно 45 метров.

В ближайших планах замена YL2RMK контроллера (Дмитрий YL3CL) и подстройка дуплексера.

На YL3RCL (70 см.) репитере установлена новая антенна, которую предоставил Андрей YL3GDM. В качестве фидера использован коаксиальный кабель 7/8 ANDREW  LDF5-50. Однако имеющейся длины этого кабеля не хватило непосредственно до аппаратуры репитера. LDF5-50 проложен от антенны по мачте и по крыше здания, а на последних 15 метрах переиспользован старый кабель, который позже будет заменён на RFF ½. КСВ на рабочей частоте получился не идеальный - 1.4.

Дмитрий (YL3ES) отметил, что несмотря на плохой метеопрогноз, погода выдалась идеальной для работы. Верхолазы качественно выполнили свою работу. Ниже будут приложены фотоматериаллы и результаты некоторых измерений, которые были выполнены калиброванным и сертифицированным прибором Site master S331D (ссылка 1, ссылка 2).

Материаллы предоставлены и краткое описание предоставлены Дмитрием YL3ES.
Пожалуйста, если найдёте неточности или есть дополнения, пришлите информацию на почту или в контактной форме сайта.


03.11.2016: Новая аппаратура YL3RCL установлена на "родную" позицию Bauskas ielā 20 и подключена. Предстоят работы по наведению эстетического порядка, замене блока питания и, возможно, антенны.

02.11.2016: Новый DRM YL3RCL репитер оттестирован и снят с временного QTH для установки на постоянное место по адресу Bauskas 20. (TNX for info YL3ES)

28.09.2016: Начиная с 27 сентября, в тестовом режиме, на аппаратуре HYTERA RD985, запущен DMR ретранслятор YL3RCL. Старая аппаратура YL3RCL отключена. Частоты тестового репитера те же - FREP TX = 438.675 MHz и FREP RX = 431.075 MHz. Ретранслятор работает в смешанном режиме - аналог и цифра. Для доступа к аналоговому ретранслятору необходимо установить субтон CTCSS 88.5 kHz. Настройки цифрового ретранслятора можно получить у ответсвенного за YL3RCL лица (YL3CL). Временное место (1...2 месяца) установки ретранслятора - район Плявниеки города Риги. Высота антенны 38 метров. После окончания тестового периода ретранслятор переедет на свое "родное" место, рядом с YL2RMK (Bauskas iela 20). Тестирование согласовано с VASES. Планируется сетевое подключение для доступа к ретранслятору латвийской группе любителей DMR связи.

Информация получена от Дмитрия YL3CL

19.09.2015 на квадратном столе обсуждалось изменение условий размещения антенн репитеров. С 1 июня 2015 года это стало платным (50 EUR/men.). Средства собираются на добровольной основе радиолюбителями Риги. Предложения о помощи будут с благодарностью рассмотрены. Их, для дальнейшей пересылки, можно оставить здесь, указав контактную информацию.


30.10.2014 Дмитрий YL3CL: Лицензия на эксплуатацию репитера 2м диапазона, YL2RMK, обновлена на имя Дмитрия YL3CL.

YL2RMK licence


19.02.2013 Дмитрий YL3CL: Получена лицензия на эксплуатацию репитера 430 МГц диапазона YL3RCL !!!


14.02.2013 Дмитрий YL3CL: Сегодня на репитер приезжала комиссия во главе с Юрисом YL2AO для приемки ретранслятора в эксплуатацию. Осталось последнее - оплатить разрешение. Сделал несколько фото с обновленного репитера.

Отрегулировали мощность. Оптимальное значение мощности на YL3RCL 20 ватт. Большие значения мощности "поджимают" чувствительность приемника. В свободное время работаю над новым контроллером репитера.


10.02.2013 Установка корпуса ...

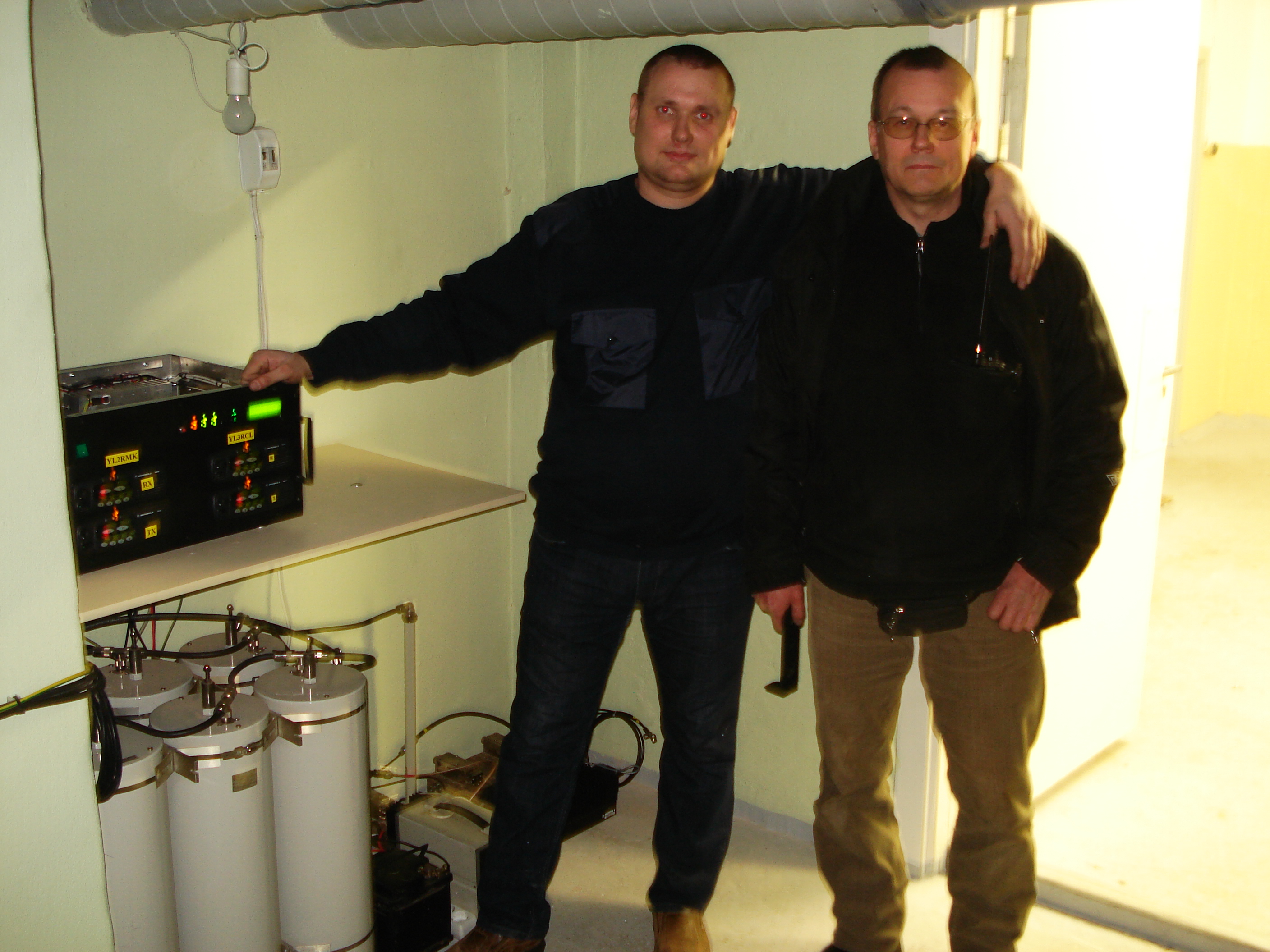

Начало установки 70см репитера YL3RCL в новый корпус (Юрий Немиро)Присутствует помеха по модуляции на репитере 70см. Почему? Разбирается Оярс YL3AHOПомеха устранена. Оказалось по питанию на контроллере (Оярс YL3AHO)Всегда под рукой должен быть паяльник.Проверка связи на 70см репитере YL3RCL (Юрий Н., Оярс YL3AHO)Юрий программирует TX GM340 в диапазоне 430MHz с 10W на 25W Pout.Пробное включение усилителя MOTOROLA 430MHz с максимальной мощностью 100W.Репитеры смонтированы, осталось навести порядок.Работа закончена (Юрий Н., и Арнис YL3AEH)Оярс YL3AHO и Арнис YL3AEH

03.02.2013 Оярс YL3AHO прислал фотоотчёт об изготовлении корпуса в котором планируется разместить всю аппаратуру репитеров, за исключением, конечно, дуплексеров. Внутри смонтированы: блок питания 12.5В 30А, автоматическое зарядное устройство для буферного аккумулятора, LCD дисплей для контроля тока и напряжения питания репитеров, напряжения на аккумуляторе. Изготовление Оярс начал 01.12.2012 и закончил 30.01.2013. Сейчас всё готово для установки.

Сборка корпуса. YL3AHO

Денис YL3AHN также поделился видео об изготовлении передней панели с использование технологии резки металла водой!


22.11.2012 Репитер YL3RCL запущен в работу в тестовом режиме.


11.11.2012 Введена функция передачи репитером CTCSS (Continuous Tone-Coded Squelch System) 88.50Гц. Для открытия репитера CTCSS не требуется. Это позволяет пользователям запрограммировать свои портативки на "открытие" приёмника только при наличии передачи CTCSS от репитера, т.е. полезного сигнала. Ложные сигналы, местные помехи и т.д. не будут восприняты приёмником, что даст удобство пользоваться портативкой в общественных и других местах. Следует учесть, что если потенциальный корреспондент вызовет Вас в канале репитера "напрямую", то Ваш приёмник откроется только при наличии у вызывающего сигнала CTCSS 88.50 Гц.


03.11.2012 Произвели установку АФУ репитера YL3RCL (430 МГц) в составе YL3AHO, YL3CL, YL3AEH и Юрия Немиро.




Установка новой антенны репитера21.10.2012 В составе YL3AEH, YL3AGY, YL3DJ, YL3CL, Дениса (YL3AHN с 24 октября)  и Юрия Немиро, заменили антенну БигСтар от YL3GDF(SK) установленную ранее на SYRIO F-22B приобретенную у YL2CW и на средства собранные на «квадратном столе» 20 октября. Первое включение репитера показало отличный результат. В течении первого часа после включения репитера с новой антенной были проведены несколько связей с кореспондентами находящимися в сложных условиях приема, а так-же  с кореспондентами из Литвы находящиеся в Клайпеде и Шауляе. Особая благодарность Денису и Юре с помощью которых выполнялись самые сложные монтажные работы на высоте!


20.10.2012 Вынесем проблему на «квадратный стол» и попробуем собрать необходимую сумму для покупки новой антенны. Предпологаемый объект покупки - Midland F-22A.

18.10.2012 Донастраивали передающую станцию. Выявили воздействие передатчика репитера на приемник. Подозрение на антенну и КСВ. Передатчик достаточно сильно поддавливает приемник. Необходимо менять антенну и проверять всю АФУ прибором. Работы запланировали на субботу 27 октября.


17.10.2012 Поменяли передающую радиостанцию GM350 на GM340. Настройка сходу не прошла.


15.09.2012 Упорядочили электроинсталяцию, установили электросчетчик, сделали освещение, подключили заземление.






13.09.2012 Поменяли приемную радиостанцию репитера на Motorola GM340. Эта радиостанция более совершенна, что дает возможность, в последствии, реализовать некоторые очень важные функции для эксплуатации и обслуживания репитера. Нашли плохое соединение антенного кабеля с дуплексером. Зона уверенного приема увеличилась значительно (YL3AFK на резинку работает с Тейки у себя в квартире, где никогда не было уверенного приема).


10.09.2012 Решили поменять блок питания (установили блок питания 10А предоставленный Юрием Немиро).


09.09.2012 После первого круглого стола на репитере, примерно в 23:00 произошла техостановка репитера – выгорел предохранитель у блока питания (констатировали 10 сентября на месте).

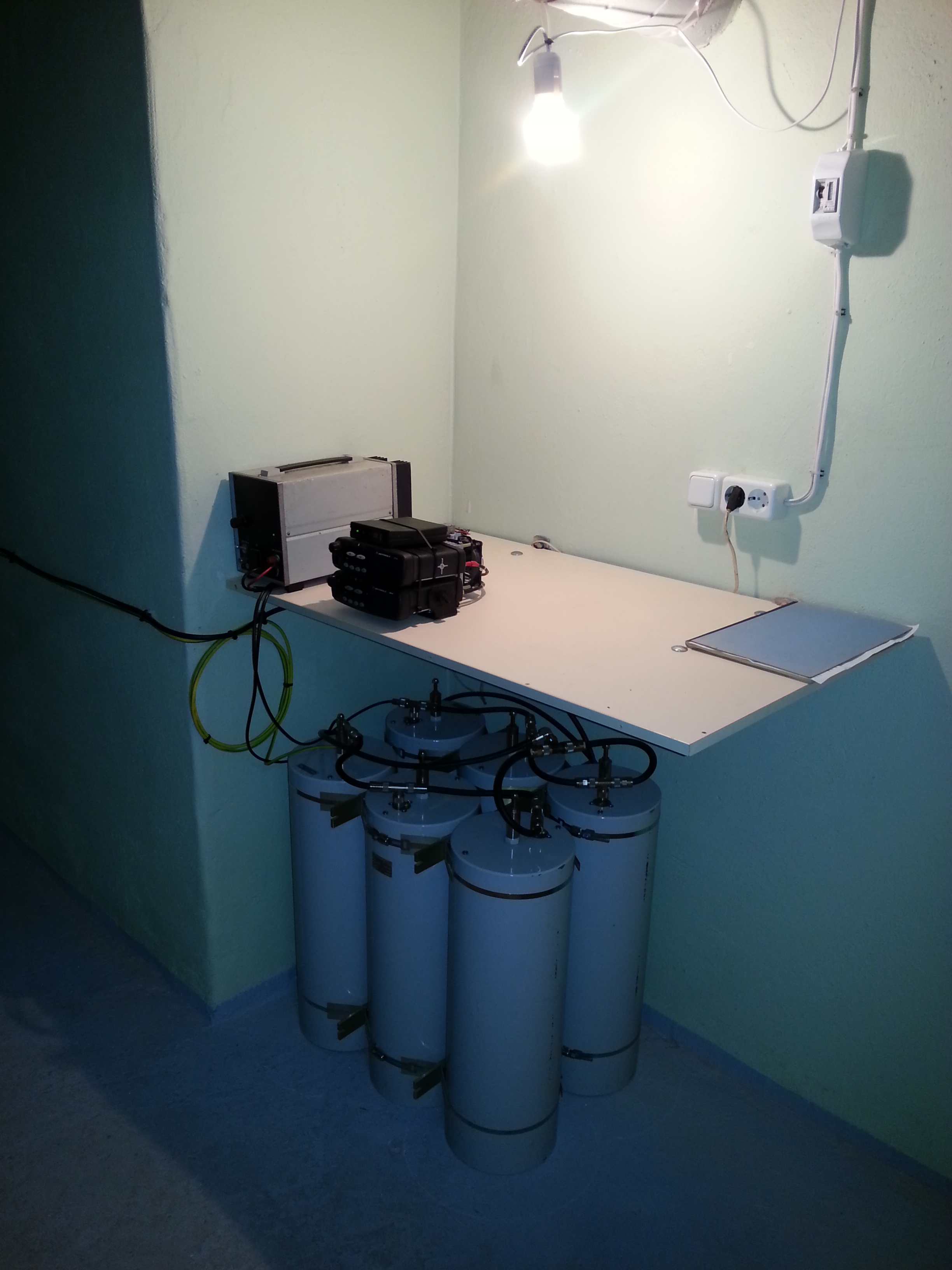

Место размещения и аппаратура репитераМесто размещения и аппаратура репитера08.09.2012 Группа радиолюбителей в составе YL3AFK, YL3AEH, YL3AGY, YL3CL и Юрия Немиро, спустя полгода после демонтажа с Юрмалас гатве, установили и возобновили работу репитера YL2RMK в диапазоне 2 м.

Аппаратура YL2RMK (145  МГц)

  • Репитер: моторола GM350x2 (старой версии YL2RMK(2003), без изменения);
  • Дуплексер: TELVAWE (настраивал Войскович Владислав ,LVRTC).
    • 80 Дб изоляции на приеме;
    • 70 Дб изоляции на передаче;
    • 0.7 Дб в полосе пропускания приемника;
    • 1.2 Дб в полосе пропускания передатчика;
  • Кабель: LCF ¼ 50 длинной 45 метров;
  • Антенна: Биг-Стар YL3GDF (КСВ= 1,5, Х=22, R=60);
  • Контроллер: © TORNIS Inc. (старая версия YL2RMK).
